Контакторы и пускатели: категории применения (AC-1…AC-4), ресурс, катушка и защита двигателя

Контакторы и пускатели: категории применения (AC-1…AC-4), ресурс, катушка и защита двигателя

Привет, меня зовут Игорь, и я уже больше десяти лет работаю специалистом по промышленному оборудованию в компании "Кабель Иркутск". За это время я повидал немало проектов, где контакторы и магнитные пускатели становились ключевыми элементами систем автоматизации.

Сегодня хочу поделиться своим опытом по их категориям применения, от AC-1 до AC-4, поговорить о ресурсе работы, особенностях катушек и, конечно, о защите двигателей. Это не просто теория – я опираюсь на реальные случаи из практики, когда правильный выбор устройства спасал оборудование от поломок и простоев.

Что такое контакторы и пускатели в промышленных системах

Сначала давайте разберемся с основами. Контактор – это электромеханическое устройство, предназначенное для частого включения и отключения электрических цепей под нагрузкой. Он состоит из электромагнитной системы, контактной группы и вспомогательных элементов.

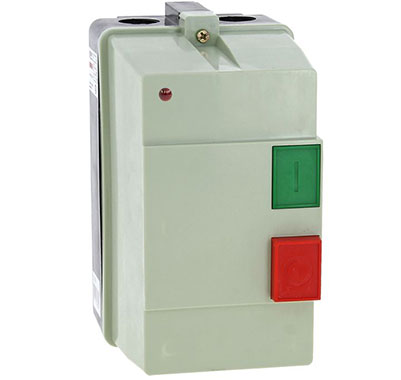

Магнитный пускатель, по сути, является расширенной версией контактора: к нему добавляют тепловое реле для защиты от перегрузок и иногда кнопки управления. В нашей компании мы часто поставляем такие устройства для заводов, где они управляют двигателями конвейеров, насосов или вентиляторов. Главное преимущество – надежность в условиях высокой влажности или пыли, что типично для иркутских производств.

Категории применения: от AC-1 до AC-4

Категории применения определяют, в каких условиях контактор или пускатель будет работать эффективно. Они стандартизированы по IEC 60947-4-1 и помогают выбрать устройство под конкретную нагрузку. Я всегда рекомендую клиентам начинать именно с этого, чтобы избежать преждевременного износа.

AC-1 – это категория для неиндуктивных или слабоиндуктивных нагрузок, таких как резистивные нагреватели или лампы. Здесь коммутация происходит без значительных пусковых токов, и устройство выдерживает номинальный ток без проблем. В моей практике такие контакторы идеальны для систем освещения на складах, где нагрузка стабильная.

AC-2 подходит для двигателей с контактными кольцами, где требуется пуск с регулировкой скорости. Коммутация включает размыкание под током, но без резких пиков. Мы использовали их на старых станках, где нужно было плавно запускать роторные машины.

AC-3 – самая распространенная категория для асинхронных двигателей с короткозамкнутым ротором. Здесь контактор справляется с пусковыми токами в 5-7 раз выше номинала, а потом переходит в режим удержания. Это классика для конвейеров или насосов: запуск, работа, остановка. Я помню проект на лесопилке, где AC-3 пускатели работали годами без сбоев.

AC-4 – для тяжелых режимов, включая толчковый пуск, реверс и торможение противотоком. Пусковые токи могут достигать 10-кратного значения, и контакты изнашиваются быстрее. Такие устройства мы ставим на краны или лифты, где нужна быстрая смена направления.

Ресурс работы контакторов и пускателей

Ресурс – это количество циклов включения-отключения, которое устройство выдерживает до замены. Он зависит от категории: для AC-1 это может быть до 1-2 миллионов циклов, а для AC-4 – всего 100-200 тысяч из-за интенсивного износа дугогасительных камер и контактов. В "Кабель Иркутск" мы всегда проверяем механический и электрический ресурс. Механический – без нагрузки, до 10 миллионов операций, электрический – под током, поменьше. Чтобы продлить срок службы, я советую регулярную чистку от пыли и проверку на искрение. Один раз на заводе мы заменили контактор заранее, и это сэкономило кучу времени.

Катушка управления: типы и особенности

Катушка – сердце контактора, она создает магнитное поле для замыкания контактов. Обычно это соленоид с обмоткой из медного провода, работающий на переменном или постоянном токе. В переменных катушках важно учитывать напряжение – от 24 до 400 В, чтобы избежать перегрева.

Постоянные катушки тише и надежнее в сетях с помехами. У нас в ассортименте есть модели с встроенной защитой от перенапряжений, что спасает от скачков в иркутской сети. Я всегда подбираю катушку под конкретное реле времени или ПЛК, чтобы интеграция была seamless.

Защита двигателя: интеграция с пускателями

Защита двигателя – критическая функция пускателей. Тепловое реле мониторит ток и отключает цепь при перегрузке, имитируя нагрев обмоток. Есть также электронные реле с датчиками температуры. В комбинации с контактором это предотвращает сгорание двигателя от короткого замыкания или блокировки ротора. Мы часто добавляем автоматы для полной защиты. На одном объекте такая система спасла двигатель насоса от поломки во время аварии.
