Гид по видам дросселей: от теории к практике выбора

Гид по видам дросселей: от теории к практике выбора

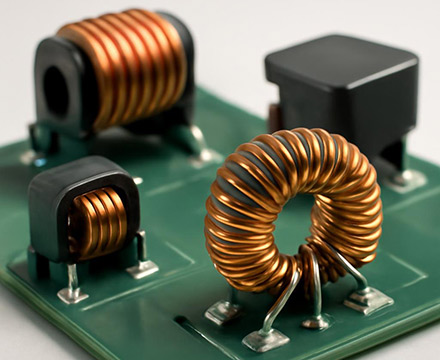

Различные типы индуктивных дросселей на печатной плате

В мире современной электроники, где каждый милливольт и наносекунда имеют значение, стабильность и чистота электрических сигналов выходят на первый план. Любое устройство, от простого зарядного адаптера для смартфона до сложнейшего медицинского оборудования, содержит десятки, а то и сотни компонентов, обеспечивающих его корректную работу. Одним из таких незаметных, но критически важных героев является дроссель, или катушка индуктивности. На первый взгляд, это простой элемент — всего лишь проводник, намотанный на сердечник или выполненный в виде спирали. Однако за этой простотой скрывается сложная физика и огромное многообразие исполнений. Понимание того, какие бывают дроссели и для чего предназначен каждый тип, является ключевым знанием для любого инженера, радиолюбителя или просто любознательного пользователя. Среди всего многообразия особенно выделяются синфазные дроссели, которые играют роль стражей на защите устройств от электромагнитных помех. В этой статье мы совершим глубокое погружение в мир индуктивностей, разберем их классификацию, принципы работы и поможем понять, как выбрать правильный компонент для вашей задачи.

Дроссели бывают самых разных форм и размеров в зависимости от их назначения и электрических характеристик.

Дроссель — это фундаментальный компонент, который действует как страж, защищая электронные схемы от нежелательных шумов и обеспечивая стабильность их работы. Его правильный выбор определяет надежность и долговечность всего устройства.

Что такое дроссель и зачем он нужен: основы

Прежде чем переходить к классификации, давайте кратко освежим в памяти, что такое дроссель с точки зрения физики. Дроссель (от нем. Drossel — «дроссельная заслонка») — это пассивный электронный компонент, представляющий собой катушку с изолированным проводом, обладающую значительной индуктивностью. Основное свойство индуктивности — способность накапливать энергию в магнитном поле при протекании через нее электрического тока и, что более важно, противодействовать любым изменениям этого тока. Это явление называется электромагнитной индукцией.

Если говорить проще, дроссель ведет себя как инерционный элемент для тока. Он не любит резких перемен: старается сгладить скачки и пульсации, пропуская постоянный ток почти без сопротивления (оно определяется лишь толщиной и длиной провода), но создавая высокое сопротивление для переменного тока, причем тем большее, чем выше частота этого тока. Это свойство и определяет его ключевые функции в электронных схемах.

Основные задачи, которые решают дроссели:

Фильтрация помех. Подавление высокочастотных электромагнитных (ЭМП) и радиочастотных (РЧ) помех, которые могут нарушить работу чувствительных узлов схемы.

Сглаживание пульсаций. В блоках питания после выпрямления переменного тока в постоянный остаются пульсации. Дроссель, работая в паре с конденсатором, эффективно их сглаживает, делая ток более стабильным.

Накопление энергии. В импульсных преобразователях напряжения (DC-DC преобразователях) дроссель на одном такте работы накапливает энергию в магнитном поле, а на другом — отдает ее в нагрузку, обеспечивая преобразование уровня напряжения.

Частотная селекция .

Частотная селекция. В колебательных контурах (LC-контурах) дроссель вместе с конденсатором позволяет выделить или подавить сигналы определенной частоты, что используется в радиоприемниках, передатчиках и генераторах.

Теперь, когда мы определились с фундаментальными задачами, пора перейти к главному вопросу: какие бывают дроссели? Их мир гораздо разнообразнее, чем может показаться. Классифицировать их можно по нескольким ключевым признакам, каждый из которых важен при выборе компонента под конкретную задачу.

Основная классификация дросселей: разбираемся в многообразии

Чтобы не запутаться в ассортименте, предлагаемом производителями, инженеры и разработчики используют системный подход, разделяя дроссели на группы по их функциональному назначению, материалу сердечника и конструктивному исполнению. Понимание этих различий — прямой путь к созданию эффективной и надежной электроники.

Классификация по назначению и принципу действия

Это, пожалуй, самая важная классификация для конечного пользователя, так как она напрямую отвечает на вопрос "для чего этот дроссель?".

1. синфазные (помехоподавляющие) дроссели
Синфазный дроссель (Common Mode Choke) — это специализированный фильтр, предназначенный для борьбы с синфазными помехами. Что это такое? Представьте помеху, которая распространяется одновременно и в одном направлении по обоим проводам питания или сигнальной линии (например, по "фазе" и "нулю" или по линиям USB D+ и D-). Обычный дроссель, включенный в один из проводов, здесь будет малоэффективен.

Конструкция синфазного дросселя хитрее: он имеет две (или более) одинаковые обмотки, намотанные на общий сердечник (чаще всего тороидальный ферритовый). Обмотки включаются в цепь так, чтобы полезный сигнал, текущий в противоположных направлениях по проводам, создавал встречные магнитные потоки. Эти потоки компенсируют друг друга, и для полезного сигнала дроссель практически "невидим" — его индуктивность близка к нулю. А вот синфазная помеха, текущая в одном направлении, создает суммарный магнитный поток. Для нее дроссель представляет собой огромное индуктивное сопротивление, эффективно подавляя и рассеивая энергию помехи. Именно поэтому их повсеместно применяют во входных фильтрах блоков питания, на линиях передачи данных (USB, Ethernet) и в автомобильной электронике.

Правильно подобранный синфазный дроссель — это первая и самая надежная линия обороны вашего устройства от внешних электромагнитных "агрессоров", проникающих по кабелям питания и связи.

2. накопительные (силовые) дроссели
Эти компоненты — рабочие лошадки импульсных источников питания (SMPS) и DC-DC преобразователей. Их главная задача — накапливать энергию в магнитном поле в одной части рабочего цикла преобразователя и отдавать ее в нагрузку в другой. В отличие от синфазных, они работают с большими постоянными токами, на которые накладываются высокочастотные пульсации. Ключевой параметр для них — ток насыщения (saturation current). Если ток через дроссель превысит это значение, его сердечник войдет в насыщение, индуктивность резко упадет, и он перестанет выполнять свою функцию, что может привести к выходу из строя всего преобразователя. Поэтому силовой дроссель всегда выбирают с запасом по току насыщения.

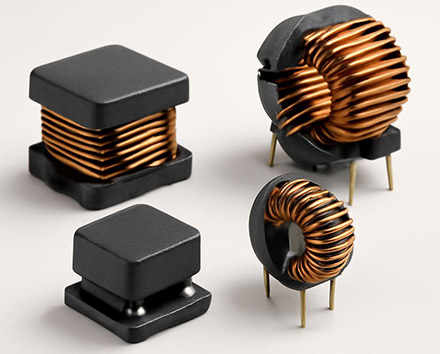

Мощные силовые дроссели для поверхностного и выводного монтажа

Силовые дроссели отличаются массивными сердечниками и толстым проводом, так как рассчитаны на большие токи.

3. сглаживающие дроссели
Очень близки по своей сути к накопительным и часто эти понятия взаимозаменяемы. Их основная роль — работа в LC-фильтрах на выходе выпрямителей или импульсных преобразователей. Они "срезают" высокочастотные пульсации, оставшиеся после преобразования тока, делая выходное напряжение максимально гладким и стабильным. Для них также важен ток насыщения и, кроме того, низкое активное сопротивление (DCR — DC Resistance), чтобы минимизировать потери энергии и нагрев.

4. высокочастотные (РЧ) дроссели
Эти миниатюрные компоненты используются в радиочастотных цепях (RF) для блокировки переменного тока высокой частоты и пропускания постоянного (например, для подачи питания на каскады усилителя). Их ключевые параметры — высокая добротность (Q-фактор), низкая собственная паразитная емкость и стабильность индуктивности в широком диапазоне частот. Они часто выполняются без сердечника (воздушные) или на специальных ВЧ-материалах.

Классификация по материалу сердечника

Материал, из которого сделан сердечник, напрямую влияет на магнитные свойства дросселя, его рабочую частоту, габариты и стоимость. Выбор материала — это всегда компромисс между требуемыми характеристиками.

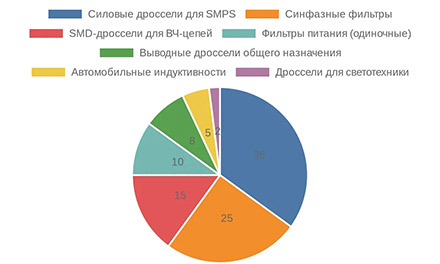

Диаграмма: Распределение популярных видов дросселей по областям применения

Примерное распределение рынка дросселей показывает доминирование компонентов для импульсных источников питания и фильтров ЭМП.

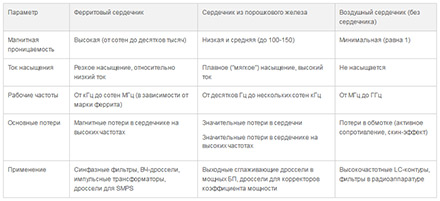

Давайте сравним самые популярные материалы в виде таблицы, чтобы наглядно увидеть их сильные и слабые стороны.

Выбор материала сердечника — это баланс между желаемой индуктивностью, размером, рабочим током и частотой. Не существует универсального решения, каждый материал хорош в своей нише.

Кроме перечисленных, существуют и другие материалы, например, аморфные и нанокристаллические сплавы, которые обладают уникальным сочетанием высокой проницаемости и высокого тока насыщения, но пока они дороже и применяются в более специфических и требовательных приложениях.

Классификация по конструктивному исполнению (типу монтажа)

Способ установки компонента на печатную плату — еще один важный критерий, определяющий габариты, механическую прочность и технологичность сборки устройства.

Выводные дроссели (Through-Hole Technology, THT). Это "классический" вариант, когда дроссель имеет длинные выводы, которые вставляются в отверстия на печатной плате и припаиваются с обратной стороны. Они обеспечивают очень прочное механическое крепление, способны выдерживать большие токи и мощности благодаря своим размерам. Их используют в силовых блоках питания, промышленной автоматике, аудиоаппаратуре. Минусы — большие габариты и невозможность полностью автоматической сборки.

SMD-дроссели (Surface-Mount Device). Компоненты для поверхностного монтажа. Они не имеют длинных выводов, а припаиваются непосредственно на контактные площадки на поверхности платы. Это современный стандарт для большинства потребительской и портативной электроники. Их преимущества — миниатюрность, малый вес и возможность полной автоматизации процесса сборки, что значительно удешевляет производство. SMD-дроссели бывают экранированными (с магнитным экраном, который замыкает магнитное поле внутри компонента, уменьшая наводки на соседние элементы) и неэкранированными.

Переход от THT к SMD компонентам стал одной из революций в электронике, позволив создавать невероятно компактные и сложные устройства, которые мы используем каждый день.

Как выбрать правильный дроссель: практическое руководство

Теория — это хорошо, но как применить эти знания на практике? Выбор дросселя для конкретной задачи — это процесс, требующий внимательного анализа нескольких ключевых параметров. Ошибка на этом этапе может привести к нестабильной работе устройства, перегреву, появлению помех или даже полному выходу из строя. Давайте разберем пошаговый алгоритм выбора.

Шаг 1: определите основную функцию дросселя в вашей схеме

Первый и самый главный вопрос, на который нужно ответить: «Какую работу будет выполнять дроссель?». От ответа зависит, в какой категории компонентов вы будете искать нужный.

Нужен фильтр для подавления помех на входе питания или на линии данных (USB, Ethernet)? Ваш выбор — синфазные дроссели.

Разрабатываете импульсный DC-DC преобразователь (понижающий, повышающий, инвертирующий)? Вам нужен силовой (накопительный) дроссель.

Требуется сгладить пульсации на выходе блока питания? Ищите сглаживающий дроссель (часто это тот же силовой дроссель, но с акцентом на низкое DCR).

Проектируете ВЧ-усилитель, генератор или фильтр для радиочастотного тракта? Обратите внимание на РЧ-дроссели с высокой добротностью.

Шаг 2: анализ ключевых электрических параметров

После того как вы определились с типом дросселя, нужно подобрать конкретную модель по ее характеристикам. Для этого вам понадобится документация на компонент (datasheet), где производитель указывает все необходимые параметры.

Основные параметры, на которые нужно смотреть:
1. Номинальная индуктивность (L)
Измеряется в Генри (Гн), но на практике используются дольные единицы: миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн). Это основная характеристика, которая определяет, насколько эффективно дроссель будет выполнять свою функцию на определенной частоте. Значение индуктивности обычно рассчитывается при проектировании схемы или выбирается на основе рекомендаций производителя микросхемы (например, контроллера DC-DC преобразователя).

2. Номинальный рабочий ток (Rated Current)
Максимальный постоянный ток, который может протекать через дроссель без значительного перегрева. Производители обычно указывают этот ток для определенного повышения температуры компонента (например, ?T = 40°C). Превышение этого тока приведет к перегреву, разрушению изоляции обмотки и выходу дросселя из строя.

3. Ток насыщения (Saturation Current, ISAT)
Как мы уже упоминали, это критически важный параметр для дросселей с сердечником, особенно силовых. Это ток, при котором индуктивность компонента падает на определенный процент (например, на 20-30%) от своего номинального значения. В импульсных схемах пиковый ток не должен превышать ISAT. Всегда выбирайте дроссель с током насыщения, который на 20-30% выше максимального пикового тока в вашей схеме. Это обеспечит надежную работу в любых режимах.

Игнорирование тока насыщения — одна из самых частых ошибок начинающих разработчиков, ведущая к нестабильной работе и выходу из строя импульсных источников питания.

4. Активное сопротивление обмотки (DC Resistance, DCR)
Это сопротивление провода, из которого сделана обмотка дросселя, постоянному току. Чем ниже DCR, тем меньше потери мощности на дросселе (P = I? ? DCR) и тем меньше он будет нагреваться. Это особенно важно для мощных и энергоэффективных устройств, например, в гаджетах с батарейным питанием. Низкое DCR — залог высокого КПД.

5. Частота собственного резонанса (Self-Resonant Frequency, SRF)
Любая реальная катушка индуктивности обладает не только индуктивностью, но и паразитной межвитковой емкостью. Вместе они образуют колебательный контур, который имеет собственную частоту резонанса. На частотах выше SRF дроссель перестает вести себя как катушка индуктивности и начинает проявлять свойства конденсатора. Поэтому рабочая частота схемы всегда должна быть значительно ниже SRF дросселя (обычно в 5-10 раз).

6. Добротность (Q-factor)
Параметр, особенно важный для РЧ-дросселей. Он показывает отношение реактивного сопротивления дросселя к его активному сопротивлению на данной частоте. Чем выше добротность, тем меньше потери энергии в дросселе и тем лучше его фильтрующие или резонансные свойства. Для силовых дросселей этот параметр менее критичен.

Шаг 3: учет конструктивных особенностей и условий эксплуатации

Наконец, когда электрические параметры подобраны, обратите внимание на физическое исполнение компонента.

Тип монтажа: SMD или THT? Выбор зависит от технологии сборки вашей платы.

Габариты: Убедитесь, что выбранный компонент поместится на вашей печатной плате, особенно если речь идет о компактном устройстве.

Экранирование: Если дроссель будет расположен рядом с чувствительными к помехам цепями, лучше выбрать экранированную модель, чтобы минимизировать электромагнитные наводки.

Диапазон рабочих температур: Для устройств, работающих в жестких условиях (промышленность, автомобили), необходимо выбирать компоненты с расширенным температурным диапазоном (например, от -40°C до +125°C).

Выбор дросселя — это не просто поиск компонента с нужным значением индуктивности. Это комплексная задача, требующая учета множества факторов. Использование онлайн-калькуляторов от производителей микросхем и симуляторов электронных схем (таких как LTspice) может значительно упростить этот процесс и помочь избежать ошибок еще на этапе проектирования.

Сферы применения: где без дросселей не обойтись?

Разобравшись с видами и критериями выбора, давайте посмотрим, в каких областях электроники дроссели играют ключевую роль. Их можно встретить практически в любом современном электронном устройстве, но есть сферы, где их значение критично.

1. источники питания и преобразователи напряжения

Это, без сомнения, царство силовых и сглаживающих дросселей. Ни один импульсный блок питания (БП), будь то зарядное устройство для ноутбука, БП персонального компьютера или встроенный источник питания телевизора, не может работать без них.

Входные фильтры ЭМП (EMI-фильтры). На входе любого сетевого БП стоят синфазные дроссели в паре с X/Y-конденсаторами. Их задача — не пустить высокочастотные помехи из сети в устройство и, что не менее важно, не выпустить в сеть помехи, генерируемые самим импульсным преобразователем. Это требование стандартов электромагнитной совместимости (ЭМС).

Корректоры коэффициента мощности (PFC). В современных БП мощностью свыше 75 Вт обязателен узел PFC. Дроссель в этой схеме работает на высокой частоте, "заставляя" блок питания потреблять ток из сети синусоидальной формы, что повышает эффективность использования электроэнергии.

DC-DC преобразователи. Сердце любого импульсного источника. Именно накопительный дроссель обеспечивает преобразование напряжения. От его параметров напрямую зависят КПД, уровень пульсаций и стабильность выходного напряжения.

Выходные фильтры. После преобразования на выходе всегда остаются высокочастотные пульсации. Дроссель в составе LC-фильтра эффективно их сглаживает, обеспечивая чистым питанием конечную нагрузку (процессор, память и т.д.).

2. телекоммуникационное и сетевое оборудование

В мире высокоскоростной передачи данных чистота сигнала — залог отсутствия ошибок. Здесь на сцену выходят синфазные дроссели и специализированные ВЧ-индуктивности.

Ethernet-порты. В каждом разъеме RJ-45 вы найдете так называемый LAN-трансформатор, который часто объединяет в себе и трансформатор гальванической развязки, и синфазный дроссель. Он подавляет синфазные помехи, которые наводятся на длинный Ethernet-кабель, обеспечивая стабильную передачу данных на скоростях до нескольких гигабит в секунду.

Линии USB, HDMI, DisplayPort. Для борьбы с помехами на высокоскоростных дифференциальных парах также используются миниатюрные синфазные SMD-дроссели.

Радиомодули (Wi-Fi, Bluetooth, 5G). В радиочастотных трактах ВЧ-дроссели используются для развязки цепей питания, согласования импедансов и в составе частотно-избирательных фильтров.

3. автомобильная электроника

Автомобиль — крайне сложная среда с точки зрения электромагнитной совместимости. Множество моторов, систем зажигания, генератор создают огромное количество помех. При этом от надежности электроники напрямую зависит безопасность.

В современном автомобиле используется более километра проводов и сотни электронных блоков. Обеспечение их совместной работы без взаимных помех — ключевая задача, решаемая с помощью дросселей.

Дроссели здесь применяются повсеместно: в системах управления двигателем (ECU), в мультимедийных системах, в светодиодной оптике, в блоках управления трансмиссией и системах помощи водителю (ADAS). Особые требования предъявляются к их вибростойкости и способности работать в широком диапазоне температур.

4. светодиодное освещение (LED)

Каждая светодиодная лампа или светильник содержит драйвер — по сути, миниатюрный импульсный источник питания. Дроссель в LED-драйвере выполняет две функции: он является частью DC-DC преобразователя, который обеспечивает стабильный ток для светодиодов, и одновременно сглаживает пульсации этого тока. От качества дросселя зависит не только КПД светильника, но и отсутствие мерцания (пульсаций светового потока), которое вредно для зрения.

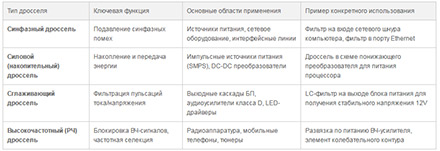

Давайте сведем основные типы дросселей и их ключевые применения в таблицу для большего удобства.

Заключение: маленький компонент с большими задачами

Дроссель, или катушка индуктивности, — это один из столпов, на которых держится современная электроника. Несмотря на кажущуюся простоту конструкции, многообразие их видов и характеристик позволяет решать широчайший спектр задач: от защиты устройств от вездесущих электромагнитных помех до эффективного преобразования энергии в импульсных источниках питания. Мы рассмотрели, какие бывают дроссели, изучили их классификацию по назначению, материалу сердечника и типу монтажа, а также разобрали пошаговый алгоритм выбора подходящего компонента.

Понимание различий между синфазными, силовыми и высокочастотными дросселями, умение читать их основные параметры в документации — это ключ к созданию надежных, эффективных и долговечных электронных устройств. В следующий раз, заглянув внутрь любого гаджета, обратите внимание на эти небольшие, но очень важные катушки. Теперь вы знаете, какую колоссальную работу они выполняют, оставаясь в тени более "знаменитых" компонентов, таких как процессоры и микросхемы памяти.

Распространенные ошибки и тенденции развития: советы эксперта

Даже обладая теоретическими знаниями, разработчики, особенно начинающие, могут допускать ошибки при выборе и применении дросселей. В то же время, отрасль не стоит на месте, и появляются новые технологии, меняющие подходы к проектированию. Рассмотрим самые частые промахи и заглянем в будущее индуктивных компонентов.

Типичные ошибки при выборе дросселя

Предупрежден — значит вооружен. Знание этих распространенных ошибок поможет вам избежать проблем при разработке и отладке устройств.

Недооценка пикового тока. Выбирать силовой дроссель, ориентируясь только на средний рабочий ток нагрузки, — грубая ошибка. В импульсных преобразователях ток через дроссель имеет пилообразную форму, и его пиковое значение может значительно превышать среднее. Если это пиковое значение окажется выше тока насыщения (ISAT), дроссель "схлопнется", его индуктивность резко упадет, что приведет к огромным броскам тока через силовой ключ и, скорее всего, к его выходу из строя.

Игнорирование потерь. Низкий КПД и сильный нагрев часто связаны с неправильным выбором дросселя. Важно учитывать как потери в обмотке (из-за DCR), так и потери в сердечнике. Например, использование дросселя с сердечником из порошкового железа на слишком высокой частоте приведет к большим потерям в сердечнике и его перегреву.

Размещение неэкранированного дросселя рядом с чувствительными цепями. Неэкранированный дроссель создает вокруг себя сильное магнитное поле, которое может наводить помехи в соседних проводниках и компонентах, особенно в аналоговых или высокочастотных цепях. Если компоновка плотная, всегда отдавайте предпочтение экранированным моделям.

Работа на частоте, близкой к SRF. Забывать о частоте собственного резонанса (SRF) опасно. Если рабочая частота вашего устройства приближается к SRF, дроссель перестает быть индуктивностью и начинает работать как конденсатор, полностью нарушая логику работы схемы.

Диаграмма, показывающая основные источники потерь в силовом дросселе

Распределение потерь в силовом дросселе: основной вклад вносят омическое сопротивление обмотки и магнитные потери в сердечнике.

Тенденции и будущее индуктивных компонентов

Мир дросселей, как и всей электроники, постоянно эволюционирует. Вот несколько ключевых трендов, которые определяют его развитие.

Миниатюризация и повышение плотности мощности. Спрос на более компактные и мощные устройства заставляет производителей разрабатывать дроссели с лучшим соотношением размера и производительности. Использование новых композитных материалов и оптимизация конструкции позволяют получать большую индуктивность и ток в меньшем объеме.

Работа на высоких частотах. Появление новых силовых полупроводников на основе нитрида галлия (GaN) и карбида кремния (SiC) позволяет создавать импульсные преобразователи, работающие на частотах в сотни килогерц и даже мегагерцы. Это, в свою очередь, позволяет использовать дроссели с гораздо меньшей индуктивностью и, следовательно, меньшими габаритами.

Интеграция. Все чаще можно встретить силовые модули (Power-System-in-Package, PSiP), где дроссель интегрирован в один корпус с микросхемой ШИМ-контроллера и силовыми ключами. Это упрощает проектирование, уменьшает размеры платы и минимизирует паразитные связи.

Часто задаваемые вопросы (FAQ)

Можно ли заменить один дроссель на другой с такой же индуктивностью?

Не всегда. Кроме номинальной индуктивности (L), необходимо убедиться, что у нового дросселя совпадают или лучше ключевые параметры: ток насыщения (ISAT) должен быть не ниже, чем у оригинала, номинальный рабочий ток — также не ниже, а активное сопротивление (DCR) — желательно как можно ниже. Также важны физические размеры и тип монтажа (SMD/THT). Замена без учета этих параметров может привести к нестабильной работе или выходу устройства из строя.

Почему дроссель в блоке питания сильно греется?

Сильный нагрев дросселя может быть вызван несколькими причинами. Самая частая — превышение номинального рабочего тока, из-за чего на его активном сопротивлении (DCR) рассеивается слишком большая мощность. Другая причина — большие потери в сердечнике, если дроссель работает на частоте выше той, на которую он рассчитан. Наконец, если дроссель входит в насыщение из-за слишком больших пиковых токов, это также вызывает резкое увеличение тока через всю цепь и, как следствие, сильный нагрев.

В чем разница между дросселем и катушкой индуктивности?

По сути, это синонимы. "Катушка индуктивности" — это более общее и физически корректное название компонента, основным свойством которого является индуктивность. "Дроссель" — это исторически сложившееся, более "инженерное" название катушки индуктивности, которая используется для подавления (дросселирования) переменной составляющей тока в цепи, то есть для фильтрации. На практике эти термины взаимозаменяемы.

Что означает "экранированный" дроссель и когда он нужен?

Экранированный дроссель имеет специальную конструкцию (часто это дополнительная магнитная чашка или покрытие из магнитного компаунда), которая замыкает силовые линии магнитного поля внутри компонента. Это резко снижает внешнее магнитное поле, которое он излучает. Такой дроссель необходимо использовать в устройствах с плотной компоновкой, где рядом с ним находятся чувствительные к электромагнитным помехам компоненты, например, аналоговые схемы, радиочастотные цепи или быстрые цифровые линии.

Можно ли проверить исправность дросселя мультиметром?

Частично. Обычным мультиметром в режиме омметра можно проверить только целостность обмотки. Если прибор показывает бесконечное сопротивление — это обрыв, дроссель неисправен. Если показывает очень низкое сопротивление (доли Ома или несколько Ом) — обмотка, скорее всего, цела. Однако мультиметр не может измерить индуктивность или обнаружить межвитковое замыкание, при котором индуктивность резко падает, а сопротивление почти не меняется. Для полноценной проверки нужен специальный прибор — измеритель LCR.

Заключение

Мы совершили подробное путешествие в мир дросселей, разобрав их виды, от синфазных до силовых, и ключевые параметры для выбора. Понимание этих основ является фундаментом для создания надежной и эффективной электроники. Всегда внимательно изучайте документацию и не бойтесь применять полученные знания на практике. Вооруженные этой информацией, вы готовы уверенно подходить к выбору компонентов для своих будущих проектов!

Источник: РАДА Электрон
