Выбор автоматических выключателей

Защиту приборов в электрических сетях берут на себя такие устройства, как плавкие предохранители и автоматические выключатели. На сегодняшний день предохранители не так распространены, поэтому находят применение только в ограниченном сегменте электрических сетей, в то время как выключатели являются очень распространенным видом электрического оборудования.

Принцип работы и основные параметры

Принцип работы данного типа оборудования основан на разъединении электрической цепи при условии превышения характеристиками тока допустимых границ. Внутри корпуса автоматического выключателя располагается контактная система, которая представляет собой механизм расцепления. Различают электромагнитные, тепловые, электронные, микропроцессорные и комбинированные ее виды. Внешняя сторона корпуса оснащена клеммами вводов и выводов, предназначенных для присоединения проводов. Там же располагаются кнопка или рычаг механизма управления и узел крепления.

Биметаллическая пластина представляет собой ключевую деталь теплового выключателя. В условиях превышения силой тока номинального значения в 1,45 раз происходит ее нагрев, под воздействием которого она искривляется и приводит к одномоментному разъединению контактов. Повторно включить прибор можно только после остывания пластины и ее выравнивания. Электромагнитные аппараты — наиболее распространенный вид автоматов. В данных устройствах роль разъединителя играет соленоид, который гарантирует мгновенную реакцию аппарата на превышение установленных параметров силы тока.

Параметров у выключателей довольно много, но все же обратите внимание прежде всего на следующие:

Номинальный ток — рабочее значение тока, при превышении которого срабатывает механизм расцепления и снимается напряжение с защищаемой цепи.

Количество полюсов — определяют исходя из фазы электросети. Для однофазных сетей подходят одно– и двухполюсные автоматы (бытовое применение), для трехфазной — трех– и четырехполюсные (для промышленных целей).

Кривая отключения — зависимость времени отключения от значения тока. Автоматы с одним и тем же номиналом могут отключаться по-разному в зависимости от типа нагрузки, что позволяет избежать ложных срабатываний. Обозначаются кривые буквами: B — пиковые броски тока отсутствуют, (для защиты генераторов), C — в случаях общего применения, D — при высоких пусковых токах (трансформаторы и двигатели).

Выбор производителя

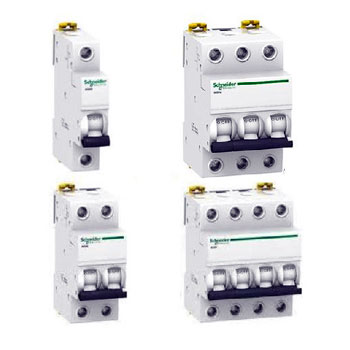

Выключатели производства компании Schneider Electric является наиболее популярным электротехническим брендом, выпустившим серии автоматических выключателей EASY9, Merlin Gerin, Acty9, Multi9 и другие.

В каждой серии выключателей Schneider Electric представлены десятки разновидностей устройств, что обеспечивает потребителям богатый выбор. Автоматические выключатели Siemens и Andeli имеют аналогичные характеристики. Среди преимуществ устройств, обеспеченных их модульной концепцией, можно отметить:

гарантированную надежность механизма расцепления, который выдерживает до 5000 циклов срабатывания;

абсолютную безопасность;

простоту монтажа и подключения;

возможность дополнять выключатель другими устройствами, позволяющими повышать степень защиты и автоматизации систем электроснабжения.

Качественные автоматические выключатели стоят недешево, однако все же целесообразнее один раз заплатить за качество, чем постоянно менять дешевые выключатели, тратя на это свое время и нервы.

Источник: Компания «Скат Технолоджи» www.scat-technology.ru
